Ibland kan det vara svårt att veta vilken modell på maskin du har, även svårt att förklara vilken position vi pratar om.
Det är alltid lättare att förklara med en bild både för kund och oss.

Här kommer en lathund på några av dom vanligaste maskiner och deras positionsbenämningar.
Det finns såklart många fler också !

Är du osäkert på något ? Ring 0142-42200 eller mejla info@hjobulten.se så hjälper vi dig !

Här kan du också se en hjälp/pdf hur du kan kontrollera slitage.



LATHUND GRÄVMASKINER

 Varianter  Positionsbenämningar

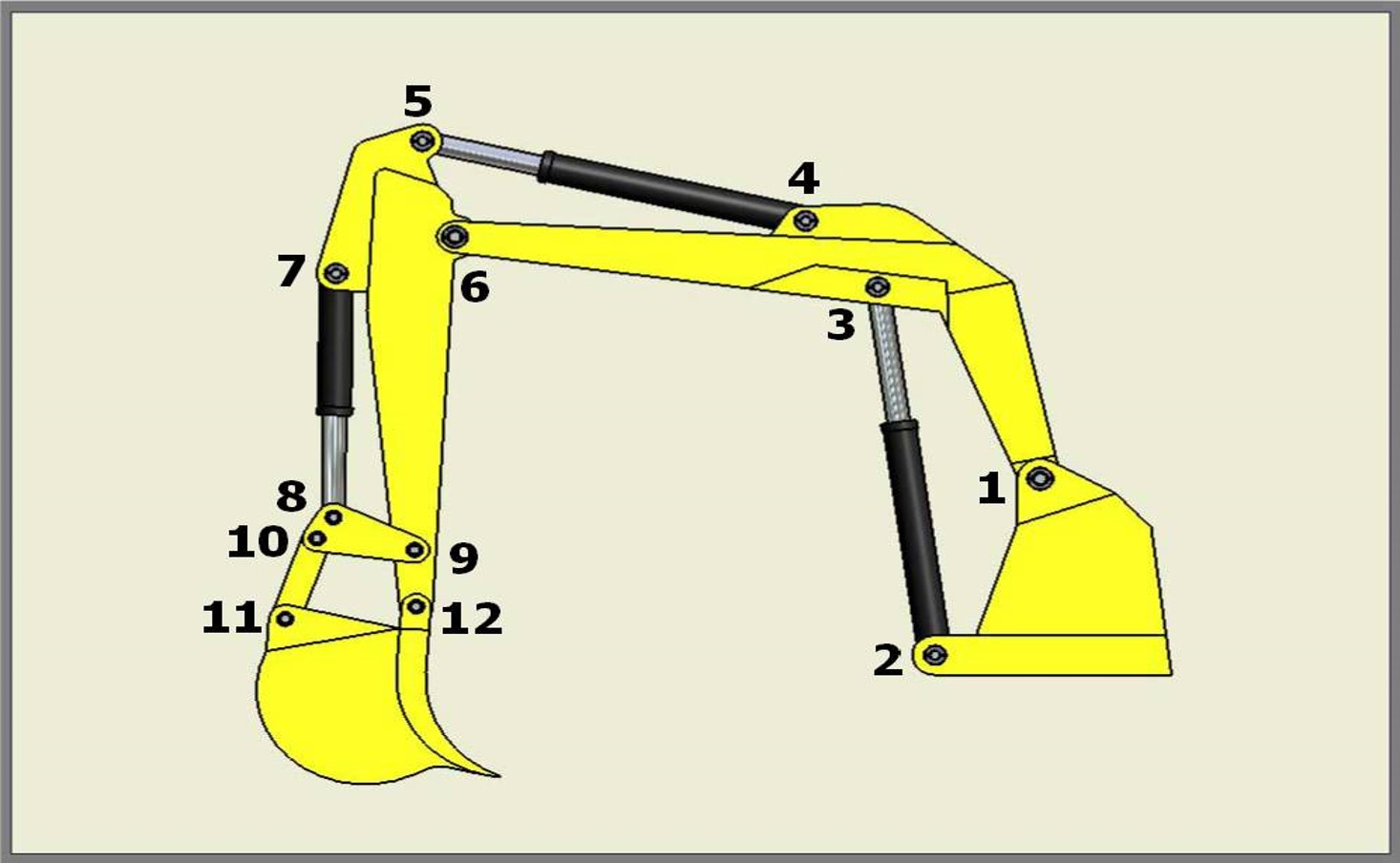

Variant A

Variant A

Nr 1) Bominfästning

Nr 2) Bomcylinderinfästning nedre

Nr 3) Bomcylinderinfästning övre

Nr 4) Stickcylinder / Bom

Nr 5) Stickcylinder / Sticka

Nr 6) Bom / Sticka

Nr 7) Skopcylinder / Sticka

Nr 8) Skopcylinder / Hävarm

Nr 9) Hävarm / Sticka

Nr 10) Hävarm / Brytlänk

Nr 11) Länk / redskapsfäste

Nr 12) Sticka / Redskapsfäste



Variant B



Variant B

Nr 1) Bominfästning

Nr 2) Bomcylinderinfästning nedre

Nr 3) Bomcylinderinfästning övre

Nr 4) Stickcylinder / Bom

Nr 7) Skopcylinder / Sticka

Nr 8) Skopcylinder / Hävarm

Nr 9) Hävarm / Sticka

Nr 10) Hävarm / Brytlänk

Nr 11) Länk / redskapsfäste

Nr 12) Sticka / Redskapsfäste

Nr 13) Stickcylinder / Elegantlänk

Nr 14) Elegantlänk / sticka

Nr 15) Elegantcylinder / Bom

Nr 16) Elegantcylinder / Elegant

Nr 17) Bom / Elegant

Nr 18) Elegant / Sticka

Nr 21) Svängcylinder / Svängpelare

Nr 22) Svängcylinder / Maskin

Nr 33) Svängpelarinfästning övre

Nr 34) Svängpelarinfästning nedre

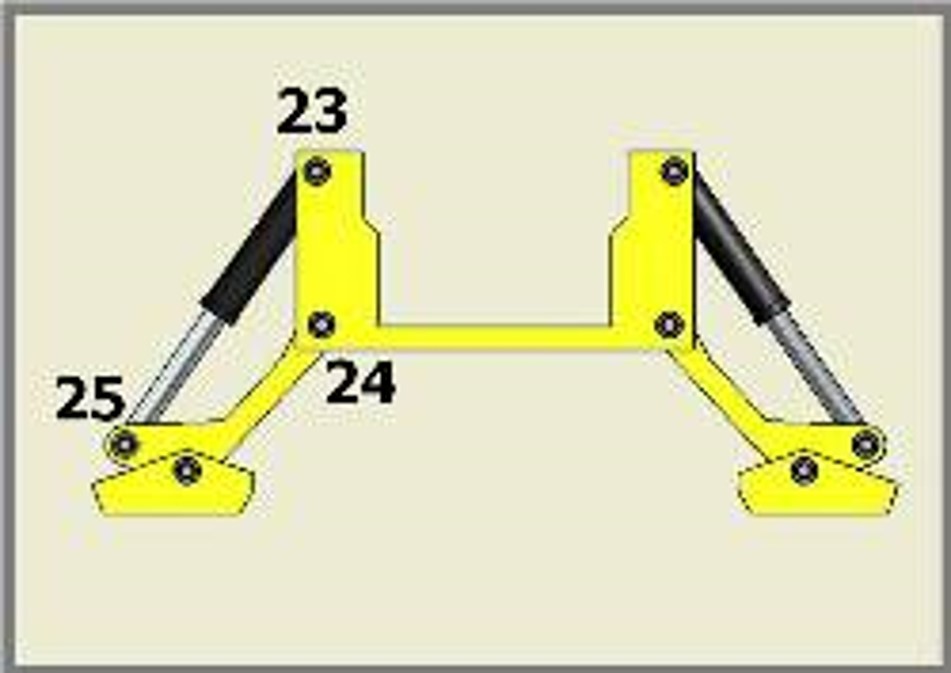

 Variant C   Variant C

Nr 23) Stödbenscylinder / Ram

Nr 24) Stödbensinfästning

Nr 25) Stödbenscylinder / Stödben

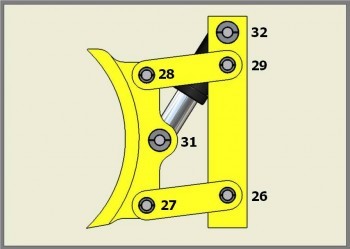

 Variant D

Variant D

Nr 26) Schaktbladslänk / Ram

Nr 27) Schaktbladslänk / Schaktblad

Nr 28) Teleskops cyl. / yttre

Nr 29) Ö Schaktbladslänk / Ram

Nr 31) Lyftcylinder / Schaktblad

Nr 32) Lyftcylinder / Ram

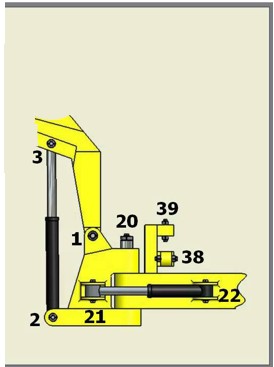

 Variant E  Variant E

Nr 1) Bominfästning

Nr 2) Bomcylinderinfästning nedre

Nr 3) Bomcylinderinfästning övre

Nr 20) Svängpelarinfästning

Nr 21) Svängcylinder / Svängpelare

Nr 22) Svängcylinder / Maskin

Nr 38) Sidoförskjutningscylinder

Nr 39) Grävstativinfästning nedre



LATHUND LASTARE

Variant Positionsbenämningar

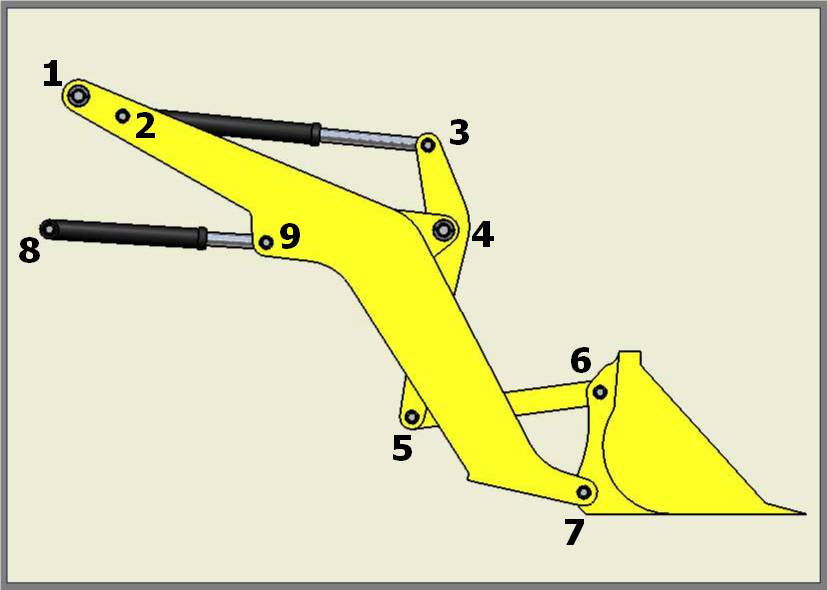

Variant F

 Variant F

Nr 1) Lyftramverksinfästning

Nr 2) Tiltcylinderinfästning bak

Nr 3) Tiltcylinderinfästning fram

Nr 4) Våg / Lyftramverk - Centrum

Nr 5) Tiltlänk / Våg

Nr 6) Redskapsfäste / Skopinfästning övre

Nr 7) Redskapsfäste / Skopinfästning nedre

Nr 8) Lyftcylinderinfästning nedre

Nr 9) Lyftcylinderinfästning övre

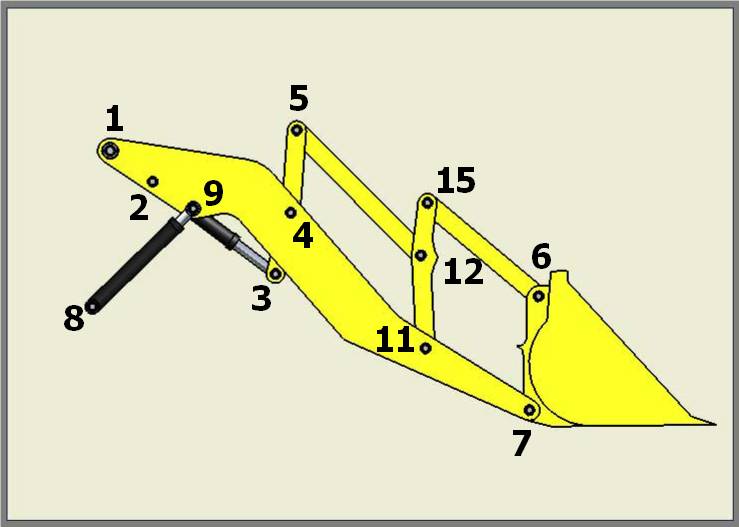

Variant G



Variant G

Nr 1) Lyftramverksinfästning

Nr 2) Tiltcylinderinfästning bak

Nr 3) Tiltcylinderinfästning fram

Nr 4) Våg / Lyftramverk - Centrum

Nr 5) Tiltlänk / Våg

Nr 6) Redskapsfäste / Skopinfästning övre

Nr 7) Redskapsfäste / Skopinfästning nedre

Nr 8) Lyftcylinderinfästning nedre

Nr 9) Lyftcylinderinfästning övre

Nr 11) Hävarm / Lyftramverk

Nr 12) Hävarm / Bakre Tiltlänk

Nr 15) Tiltlänk / Hävarm

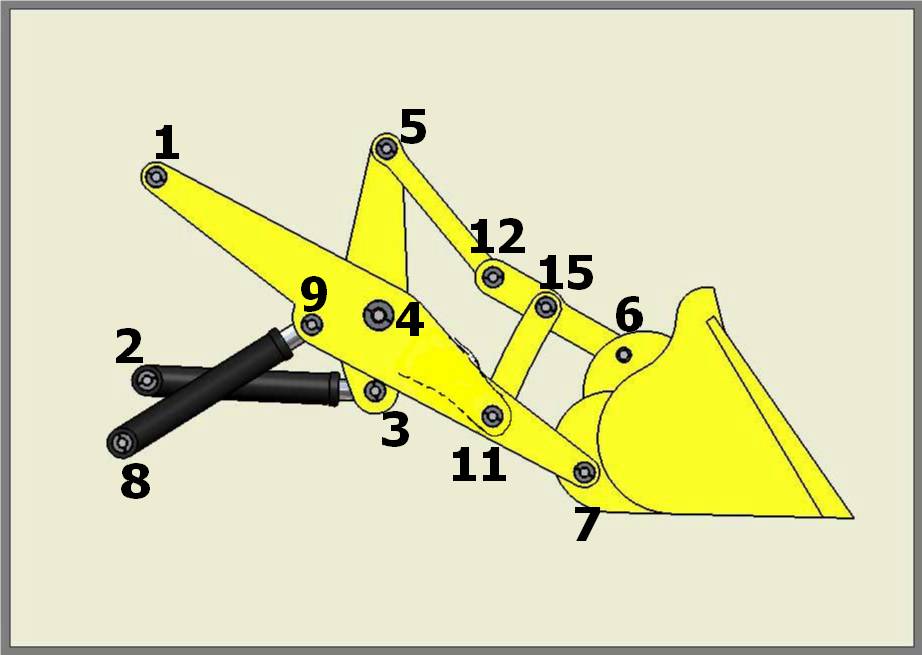

Variant I

 Variant I

Nr 1) Lyftramverksinfästning

Nr 2) Tiltcylinderinfästning bak

Nr 3) Tiltcylinderinfästning fram

Nr 4) Våg / Lyftramverk - Centrum

Nr 5) Tiltlänk / Våg

Nr 6) Redskapsfäste / Skopinfästning övre

Nr 7) Redskapsfäste / Skopinfästning nedre

Nr 8) Lyftcylinderinfästning nedre

Nr 9) Lyftcylinderinfästning övre

Nr 11) Hävarm / Lyftramverk

Nr 12) Hävarm / Bakre Tiltlänk

Nr 15) Tiltlänk / Hävarm



Variant J

 Variant J

Nr 1) Lyftramverksinfästning

Nr 2) Tiltcylinderinfästning bak

Nr 3) Tiltcylinderinfästning fram

Nr 6) Redskapsfäste / Skopinfästning övre

Nr 7) Redskapsfäste / Skopinfästning nedre

Nr 8) Lyftcylinderinfästning nedre

Nr 9) Lyftcylinderinfästning övre

Nr 11) Hävarm / Lyftramverk

Nr 15) Tiltlänk / Hävarm

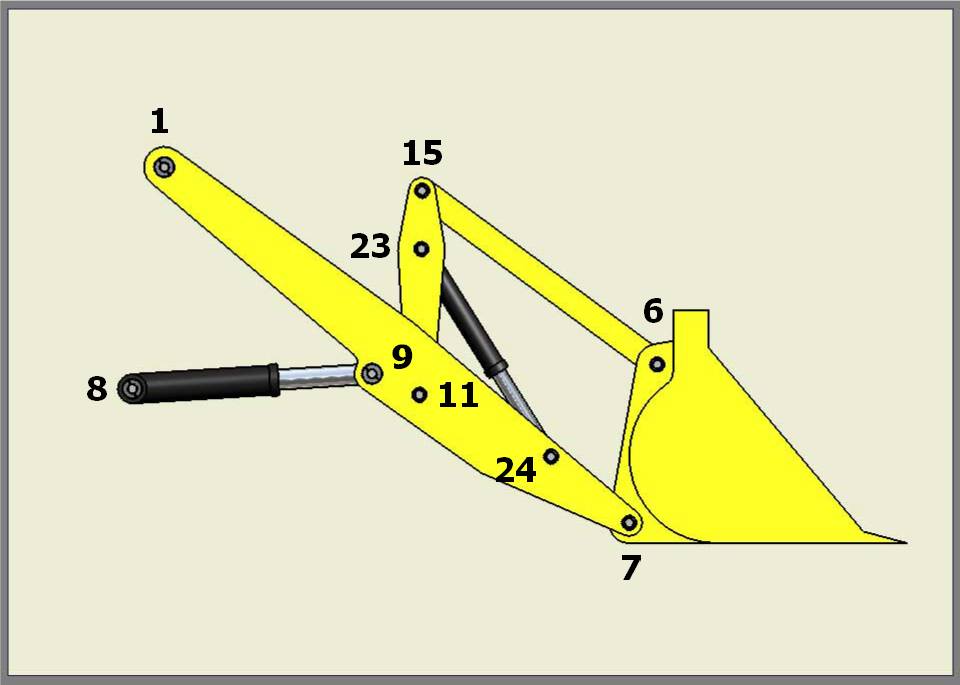

 Variant K



Variant K

Nr 15) Tiltlänk / Hävarm

Nr 23) Tiltcylinderinfästning bak

Nr 24) Tiltcylinderinfästning fram

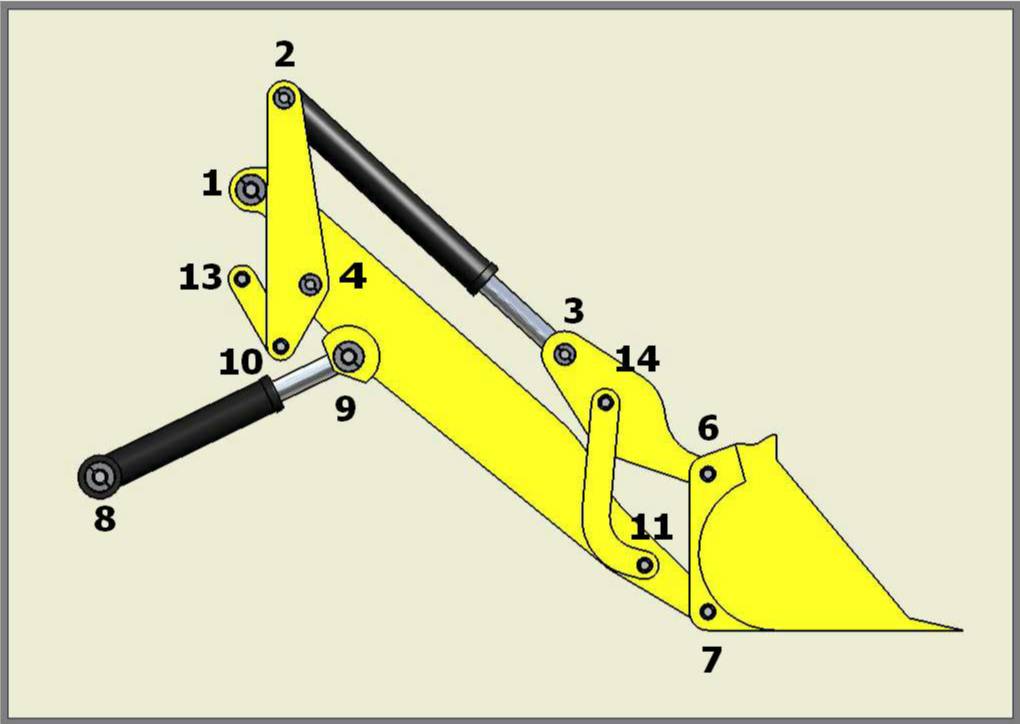

Variant L  Variant L

Nr 1) Lyftramverksinfästning

Nr 2) Tiltcylinderinfästning / våg

Nr 3) Tiltcylinderinfästning fram

Nr 4) Våg / Lyftramverk - Centrum

Nr 6) Redskapsfäste / Skopinfästning övre

Nr 7) Redskapsfäste / Skopinfästning nedre

Nr 8) Lyftcylinderinfästning nedre

Nr 9) Lyftcylinderinfästning övre

Nr 10) Våg / Parallellstag

Nr 11) Hävarm / Lyftramverk

Nr 13) Maskin / Parallellstag

Nr 14) Hävarm / T-länk
